Tärkeimmät ominaisuudet
- Joustava luokan 5 tinattu kuparijohdin
- XLPO eristys ja ulkovaippa
- Mitoitettu 1000 V DC aurinkosähköjärjestelmille
- Matala-savu, halogeeni-vapaa materiaalirakenne
- UV-, otsoni- ja säänkestävä
- Hyvä joustavuus helpottaa reititystä ja asennusta
- Luotettava suorituskyky matalissa{0}} ja korkeassa{1}}lämpötiloissa
- Suunniteltu yli 25 vuoden käyttöön 90 asteessa
- Saatavana mustana, punaisena ja sinisenä
- Soveltuu aurinkosähköasennuksiin sisä- ja ulkotiloihin
Tekniset tiedot
| Tuote | Erittely |
|---|---|
| Tuotetyyppi | Yhden ytimen-PV-aurinkokaapeli |
| Tuotestandardi | TÜV 2PfG 1169 |
| Kapellimestari | Joustava luokan 5 tinattu kupari |
| Eristysmateriaali | XLPO |
| Ulkovaipan materiaali | XLPO |
| Takin värit | Musta, punainen, sininen |
| Nimellisjännite Uo/U | AC 600/1000V |
| Nimellistasajännite | 1000V DC |
| Testijännite | 6500V AC |
| Ympäristön lämpötila-alue | -40 astetta +90 asteeseen |
| Maksimi johtimen lämpötila | +120 astetta |
| Suurin lyhyt{0}}piirilämpötila | +250 astetta |
| Pienin taivutussäde | 4 × kokonaishalkaisija kaapelille, jonka ulkohalkaisija on alle 8 mm |
| 6 × kokonaishalkaisija kaapelille, jonka ulkohalkaisija on 8 mm tai enemmän | |
| Palonsuojatesti | IEC 60332-1-2 / EN 60332-1-2 |
| Halogeeni{0}}vapaa testi | EN 50627-2-1 / EN 60684-2 |
| Odotettu käyttöikä | Yli 25 vuotta 90 asteessa |
Saatavilla koot
| Nimellinen poikkileikkaus | Johtimen rakentaminen | Eristys OD | Kaiken OD | Max. Johtimen vastus 20 asteessa |
| 1,5 mm² | 30 / 0,25 mm | 2,65 mm | 3,70 mm | 13,7 Ω/km |
| 2,5 mm² | 49 / 0,25 mm | 3,10 mm | 4,20 mm | 8,21 Ω/km |
| 4,0 mm² | 56 / 0,285 mm | 3,55 mm | 4,60 mm | 5,09 Ω/km |
| 6,0 mm² | 84 / 0,285 mm | 4,15 mm | 5,20 mm | 3,39 Ω/km |
| 10 mm² | 77 / 0,40 mm | 5,15 mm | 6,30 mm | 1,95 Ω/km |
| 16 mm² | 126 / 0,40 mm | 6,70 mm | 8,20 mm | 1,24 Ω/km |
| 25 mm² | 196 / 0,40 mm | 8,10 mm | 10,00 mm | 0,795 Ω/km |
| 35 mm² | 276 / 0,40 mm | 9,50 mm | 11,50 mm | 0,565 Ω/km |
Johtimen resistanssiarvot on ilmoitettu 20 astetta.
Tyypilliset sovellukset
- PV1-F-aurinkokaapelia käytetään yleisesti DC-puolen liitäntöihin aurinkosähköjärjestelmissä, mukaan lukien:
- Aurinkopaneelien johtosarja
- Aurinkopaneeliasennukset katolle
- Kaupalliset ja teolliset aurinkosähköprojektit
- Maahan{0}}asennettavat aurinkovoimalat
- Aurinkopaneelit
- Invertterin DC-tuloliitännät
- PV-kaapelin jatkojohdot
- Aurinkopaneelien johtosarjat valmiiksi{0}}kootuilla liittimillä
- Ulkona käytettävät aurinkosähkösovellukset, jotka ovat alttiina UV-säteilylle, lämmölle, kylmälle ja kosteudelle
Valintaopas
1. Valitse kaapelin koko virran ja etäisyyden perusteella
Tavalliseen PV-sarjajohdotukseen valitaan yleisesti 4 mm² ja 6 mm² kaapelit. Suuremman-virtapiireissä tai pidemmissä kaapelin pituuksissa 10 mm², 16 mm², 25 mm² tai 35 mm² voidaan suosia jännitehäviön vähentämiseksi.
2. Vahvista järjestelmän jännitteen yhteensopivuus
Tämä kaapeli on mitoitettu 1000 V DC -järjestelmille. Varmista ennen valintaa, että aurinkomoduulit, liittimet, yhdysrasiat, invertterit ja muut DC-puolen laitteet sopivat samalle jännitetasolle.
3. Harkitse asennusympäristöä
Valitse katolla, autiomaassa, rannikolla tai muissa ankarissa ulkotiloissa kaapelikoot ja vaipan värit työpaikan olosuhteiden, reititysvaatimusten ja asennusstandardien mukaan.
Räätälöintiasetukset
Takin värit: musta, punainen, sininen tai räätälöity
Räätälöity kaapelitulostus ja merkintä
Kela-, kela- tai puinen rumpupakkaus
Räätälöidyt kaapelipituudet
Valmiiksi kootut PV-johtosarjat
Liittimien kokoonpano ja puristuspalvelu
Vie tarroja, lavapakkauksia ja projektikohtaisia{0}}pakkauksia
Asennusohjeet
Käytä sopivia PV-liittimiä ja hyväksyttyjä puristustyökaluja kaapelien päättämiseen. Vältä kaapelin taivuttamista määritellyn vähimmäistaivutussäteen alapuolelle. Ulkoasennuksen aikana pidä kaapeli poissa terävistä reunoista, seisovasta vedestä ja suojaamattomista mekaanisista kosketuskohdista.
Suurissa projekteissa kaapelireitin suunnittelu, jännitehäviön laskenta ja selkeä DC-napaisuuden tunnistus on suoritettava ennen asennusta.

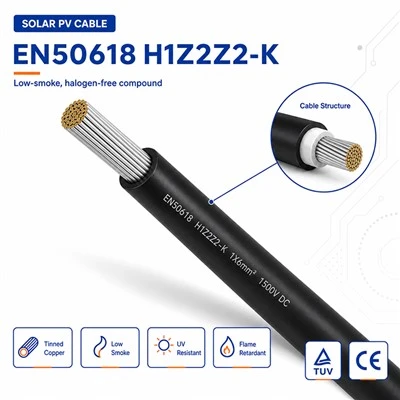

PV1-F vs. H1Z2Z2-K aurinkokaapeli
PV1-F ja H1Z2Z2-K ovat molemmat laajalti käytettyjä yksijohtimia aurinkosähkökaapeleita, mutta ne valitaan yleensä erilaisiin järjestelmävaatimuksiin.
| Tuote | PV1-F aurinkokaapeli | H1Z2Z2-K aurinkokaapeli |
|---|---|---|
| Yhteinen standardi | TÜV 2PfG 1169 | EN 50618 / IEC 62930 |
| Tyypillinen DC-jänniteluokitus | Jopa 1000V DC | Jopa 1500V DC |
| Pääsovellus | Perinteiset aurinkosähköjärjestelmät | Nykyaikaiset 1500 V aurinkosähköjärjestelmät |
| Kapellimestari | Yleensä luokan 5 tinattua kuparia | Yleensä luokan 5 tinattua kuparia |
| Eristys / vaippa | XLPO | XLPO |
| Outdoor Performance | UV-, otsoni- ja säänkestävä | UV-, otsoni-, sää- ja pitkäkestoinen-ulkonkestävä |
| Tyypillinen käyttö | Asuin- ja pienempiä liikeprojekteja | Kaupalliset, yleishyödylliset-ja korkeajännitteiset-projektit |
| Markkina-asema | Vakiintunut PV-kaapeliratkaisu | Yleisemmin määritelty uudemmille korkeajännitteisille{0}}PV-projekteille |
PV1-F on edelleen luotettava ja käytännöllinen ratkaisu 1000 V DC:n aurinkosähköjärjestelmiin. Sitä käytetään laajasti moduulijonojen johdotuksessa, kattoasennuksissa, pienissä kaupallisissa järjestelmissä ja vaihtoprojekteissa, joissa nykyinen suunnittelu noudattaa PV1-F-vaatimuksia.
H1Z2Z2-K on yleensä suositeltava uusissa 1500 V DC -järjestelmissä. Sen korkeampi jänniteluokitus tekee siitä sopivan suurempiin kaupallisiin ja yleishyödyllisiin-projekteihin, joissa pidemmät nauhapituudet ja korkeampi järjestelmäjännite voivat auttaa vähentämään{7}}järjestelmän kustannuksia.
Kun valitset kahden mallin välillä, tärkeintä on sovittaa kaapelin luokitus täydelliseen DC{0}}-puolen järjestelmäsuunnitteluun, mukaan lukien moduulit, liittimet, yhdistämisrasiat ja invertteritulovaatimukset. Tuotteen tekniset tiedot voivat vaihdella valmistajan ja sertifioinnin laajuuden mukaan, joten lopullinen valinta tulee aina vahvistaa projektin spesifikaatiota vastaan.
